建筑消防設施操作圖解,新手學習的一手資料哦,快快收藏起來吧!
目錄
一、濕式自動噴水滅火系統
二、干式自動噴水滅火系統
三、雨淋自動噴水滅火系統
四、預作用自動噴水滅火系統
五、泡沫-雨淋滅火系統
六、細水霧滅火系統
七、高壓二氧化碳滅火系統
八、柜式低壓CO2自動滅火系統
九、七氟丙烷滅火系統
十、IG-541滅火系統
十一、柜式七氟丙烷滅火系統
十二、火災自動報警系統
十三、消防水炮
十四、電氣火災監控設備
十五、柴油發電機操作
一、濕式自動噴水滅火系統
1.系統用途
用于環境溫度不低于4℃,且不高于70℃的高層建筑、賓館、醫院、劇院、辦公樓、倉庫、車庫、工廠、船舶、地下工程等場所。
2.系統結構
濕式系統結構示意圖
由閉式灑水噴頭、水流指示器、濕式報警閥組以及管道和供水設施等組成,準工作狀態時管道內充滿用于啟動系統的有壓水的閉式系統。
3.工作原理
保護區域內發生火災時,溫度升高使閉式噴頭玻璃球炸裂而使噴頭開啟噴水。這時濕式報警閥系統側壓力降低,供水壓力大于系統側壓力(產生壓差),使閥瓣打開(濕式報警閥開啟),其中一路壓力水流向灑水噴頭,對保護區灑水滅火,同時水流指示器報告起火區域;另一路壓力水通過延遲器流向水力警鈴,發出持續鈴聲報警,報警閥組或穩壓泵的壓力開關輸出啟動供水泵信號,完成系統啟動。系統啟動后,由供水泵向開放的噴頭供水,開放噴頭按不低于設計規定的噴水強度均勻噴水,實施滅火。

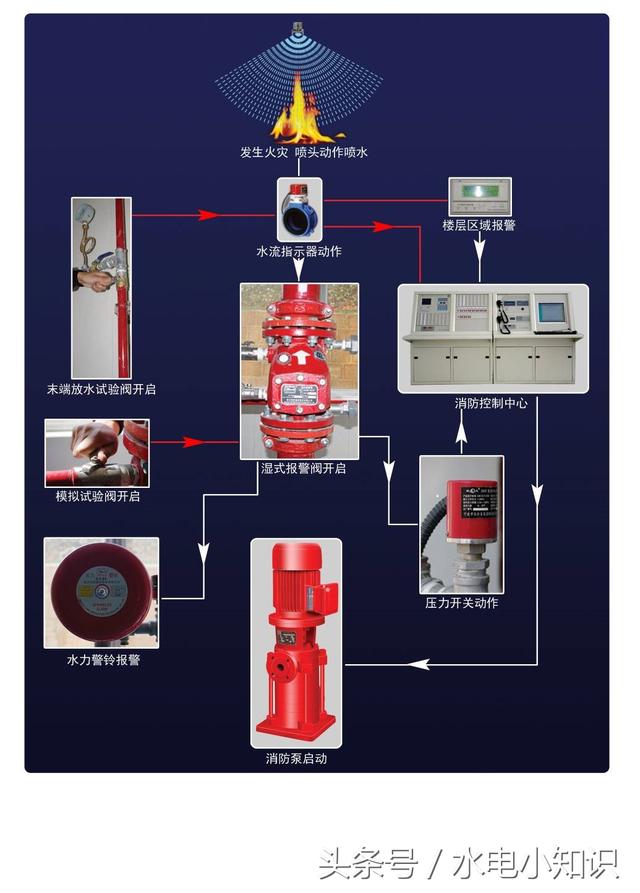

4.系統工作流程圖
濕式滅火系統動作流程圖

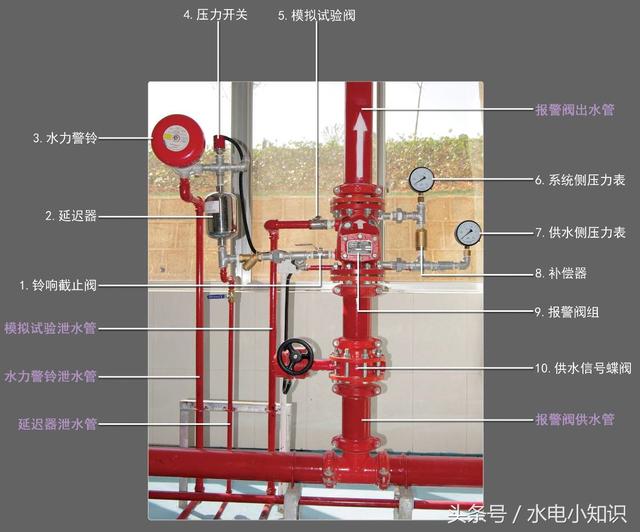

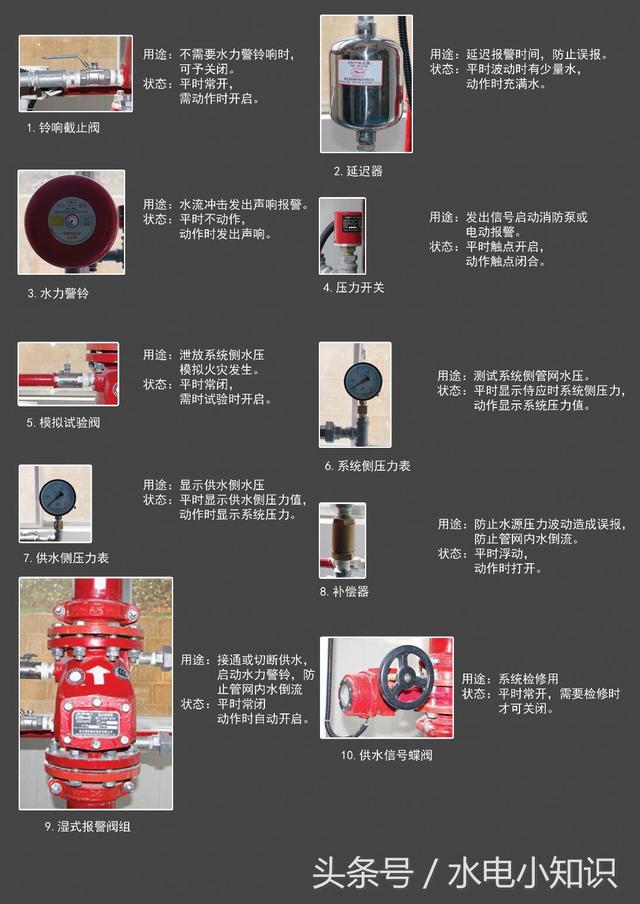

5.系統各部件構成及用途
系統各部件構成及用途
系統各部件構成及用途
二、干式自動噴水滅火系統
1.系統用途
用于環境溫度低于4℃,或高于70℃的場所。如北方地區、冷庫、蒸汽機房等
2.系統結構

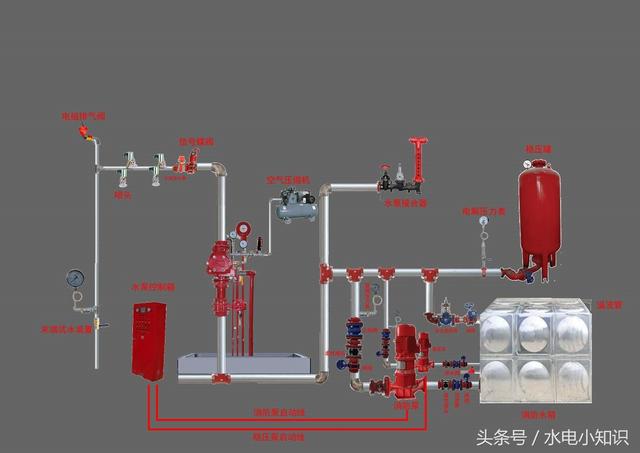

干式系統結構示意圖

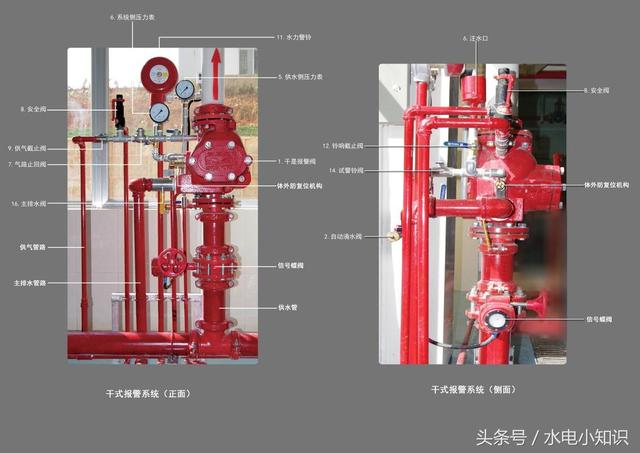

干式系統由閉式灑水噴頭、水流指示器、干式報警閥組,以及管道和供水設施等組成,而且配水管道內充滿用于啟動系統的有壓氣體。
3.工作原理
保護區域內發生火災時,溫度升高使閉式噴頭玻璃球炸裂而使噴頭開啟釋放壓力氣體。這時干式報警閥系統側壓力降低,供水壓力大于系統側壓力(產生壓差),使閥瓣打開(干式報警閥開啟),其中一路壓力水流向灑水噴頭,對保護區灑水滅火,水流指示器報告起火區域,另一路壓力水通過延遲器流向水力警鈴,發出持續鈴聲報警,報警閥組或穩壓泵的壓力開關輸出啟動供水泵信號,完成系統啟動。系統啟動后,由供水泵向開放的噴頭供水,開放噴頭按不低于設計規定的噴水強度均勻噴水,實施滅火。
4.系統工作流程圖

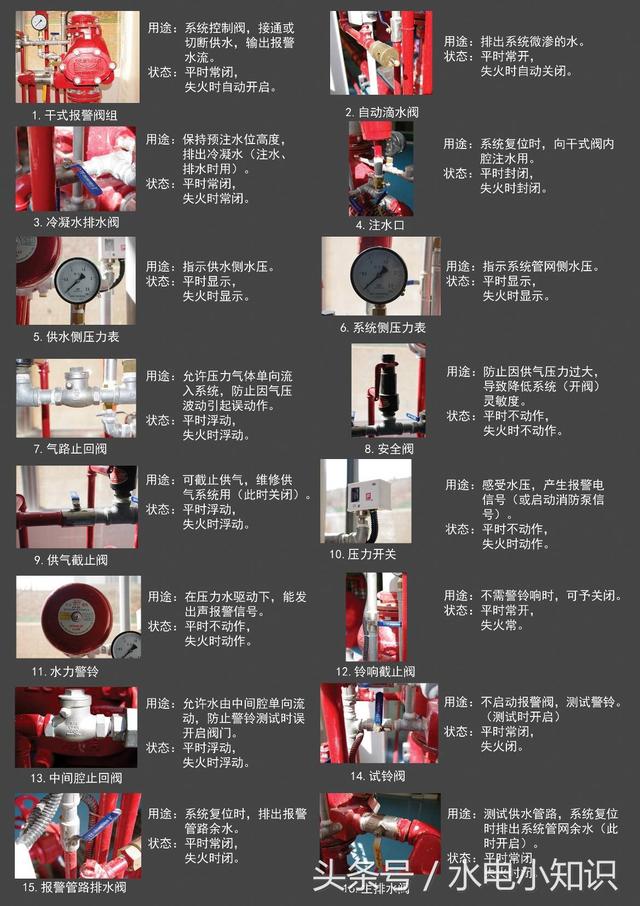

5.系統各部件構成及用途
三、雨淋自動噴水滅火系統
1.系統用途
適用于火災蔓延速度快、火勢發展訊猛,如儲存和加工各種易燃易爆物品的場所。有下列條件之一的場所,應采用雨淋系統:
⑴火災的水平蔓延速度快、閉式噴頭的開放不能及時使噴水有效覆蓋著火區域。
⑵室內凈高度較高,且必須迅速撲救初期火災。
⑶嚴重危險級Ⅱ級的場所。
常用于易燃易爆廠房倉庫、油氣儲備站、劇院、演播室等場所。
2.系統結構

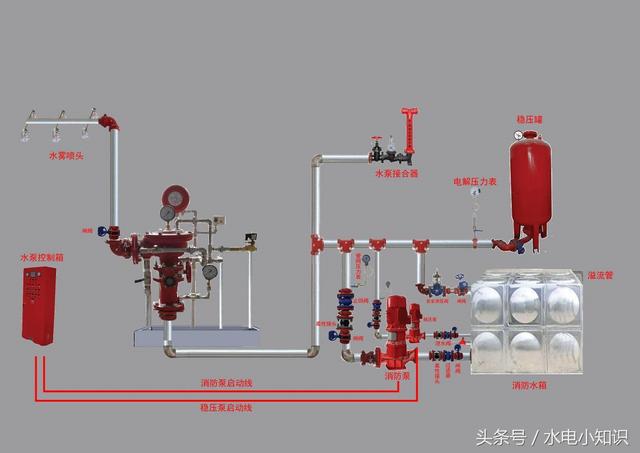

雨淋系統結構示意圖

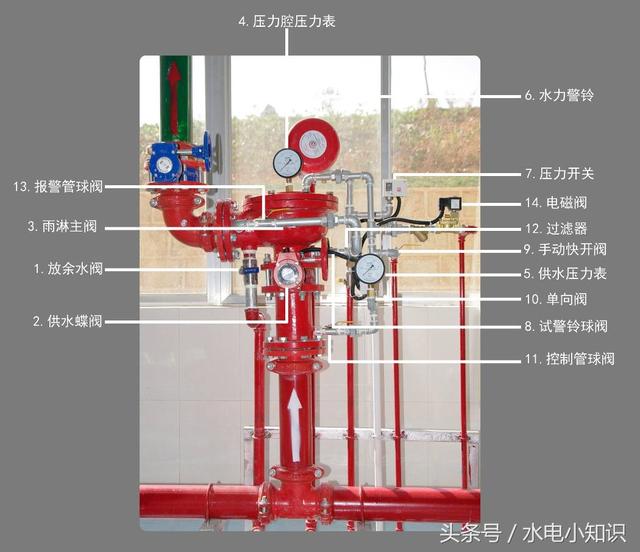

由開式灑水噴頭、雨淋報警閥組以及管道和供水設施等組成,由火災報警自動報警系統或傳動管控制,自動開啟雨淋報警閥和啟動供水泵后,向開式灑水噴頭供水的自動供水的自動噴水滅火系統。
3.工作原理
當保護區發生火災時,感溫感煙探測器探測到火災信號,通過火災報警滅火控制器,直接打開隔膜雨淋閥的電磁閥,使壓力腔的水快速排出,由于壓力腔泄壓,從而作用于閥瓣下部的水迅速推起閥瓣,水流即進入工作腔,流向整個管網噴水滅火(如值班人員發現火警也可以手動打開手動快開閥而實現雨淋閥的動作),同時一部分壓力水流向報警管網,使水力警鈴發出鈴聲報警、壓力開關動作,給值班室發出信號指示或直接啟動消防水泵供水。
4.系統工作流程圖

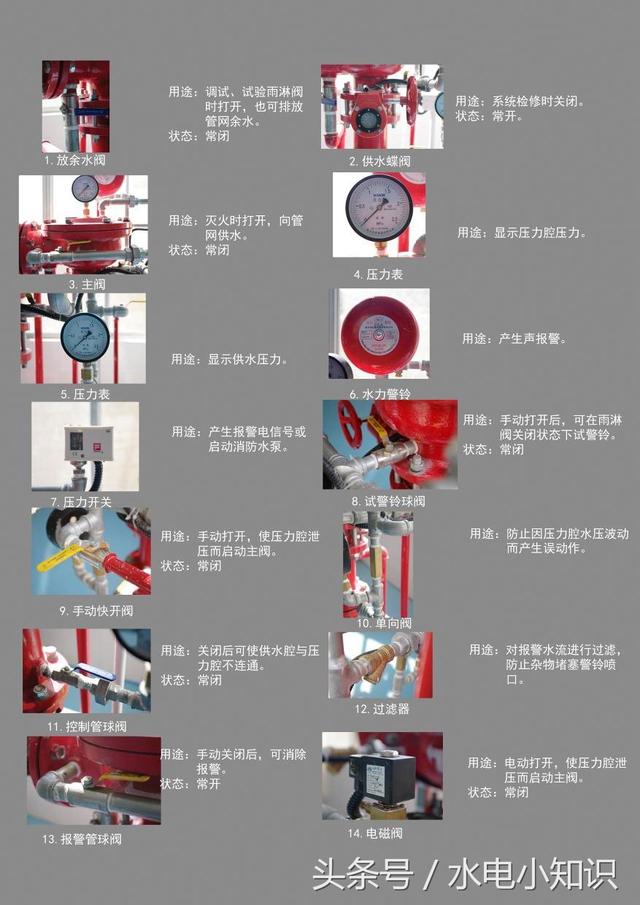

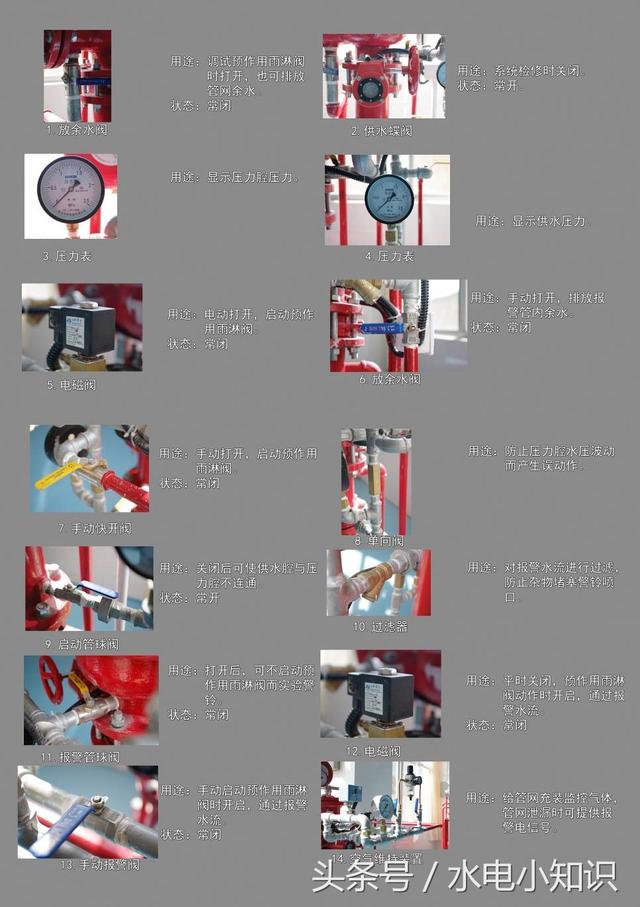

5.系統各部件構成及用途
四、預作用自動噴水滅火系統
1.系統用途
預作用系統克服了濕式和干式兩種系統的缺點,兼容了兩者的優點,具有報警早,噴水快,功能全和適用范圍廣且能在噴頭動作前發出火警警報。
具有下列條件之一的場所應采用預作用系統。
a.系統處于準工作狀態時,嚴禁管道漏水;
b.嚴禁系統誤噴;
c.替代干式系統。
2.系統結構

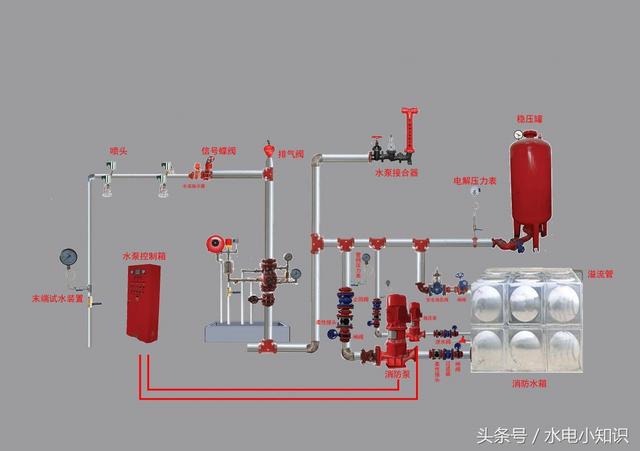

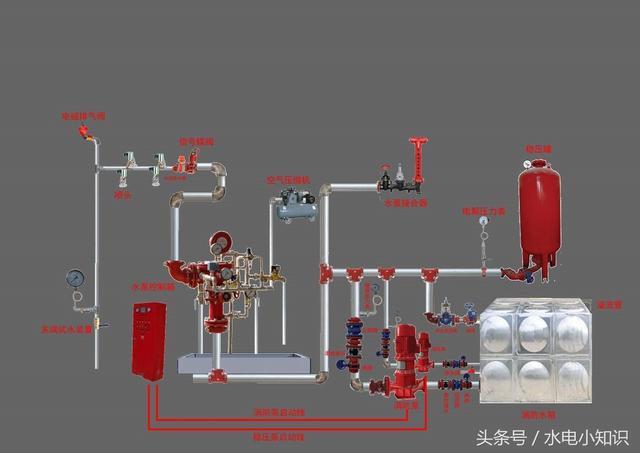

預作用系統結構示意圖
由閉式灑水噴頭、水流指示器、預作用報警閥組以及管道和供水設施等組成,準工作狀態時配水管道內不充水,由火災自動報警系統自動開啟雨淋報警閥后,轉換成為濕式系統的閉式系統。
3.工作原理
保護區域出現火警時,探測系統首發動作,打開預作用雨淋閥以及系統中用于排氣的電磁閥(出口接排氣閥),此時系統開始充水并排氣,從而轉變為濕式系統,如果水勢繼續發展,閉式噴頭開啟噴水,進行滅火。這樣就克服了雨淋系統會因探測系統誤動作而導致誤噴的缺陷。如果系統中任一噴頭玻璃球意外破碎,則會從該噴頭處噴出氣體,導致系統中 氣壓迅速下降,降低監控開關動作,發出報警信號,提醒值班人員出現異常情況,但預作用雨淋閥沒有動作,所以系統不會噴水,從而克服了濕式系統會因噴頭誤動作所引起誤噴造成水漬的缺陷。

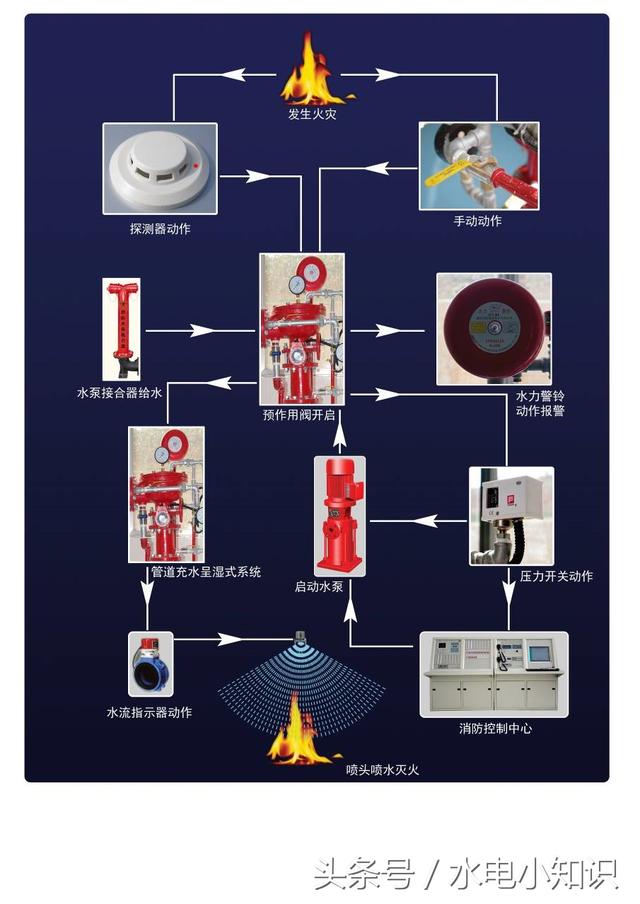

4.系統工作流程圖

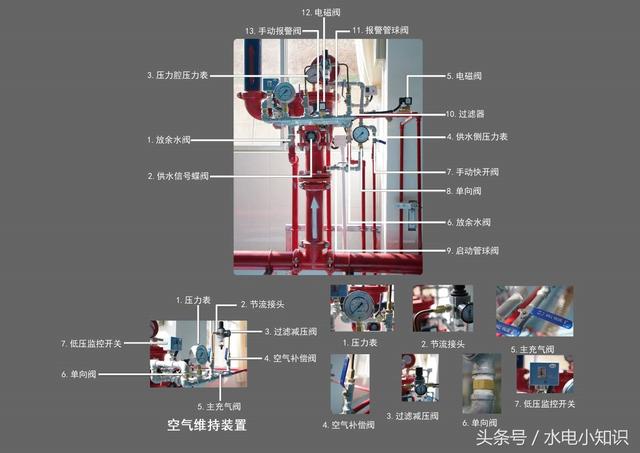

5.系統各部件構成及用途
五、泡沫-雨淋滅火系統
一.系統用途
危險品倉庫、車庫、飛機庫、停車場、化工廠、鍋爐房、石化企業、冶金企業等處的消防保護。另外,對常見物質的A類火災,以及橡膠、塑料、合成纖維等物質的火災也有很好的撲滅效果。

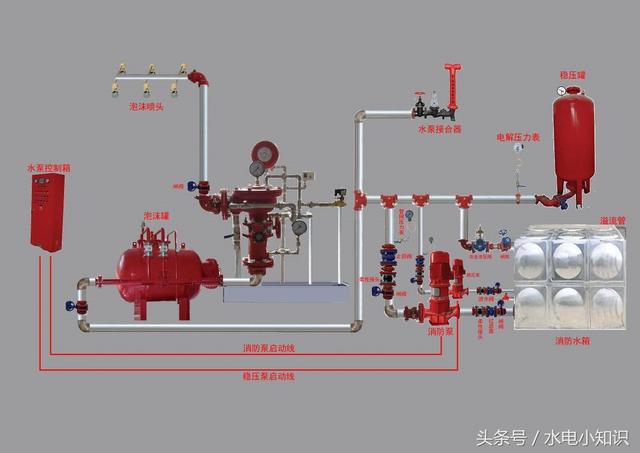

二. 系統結構

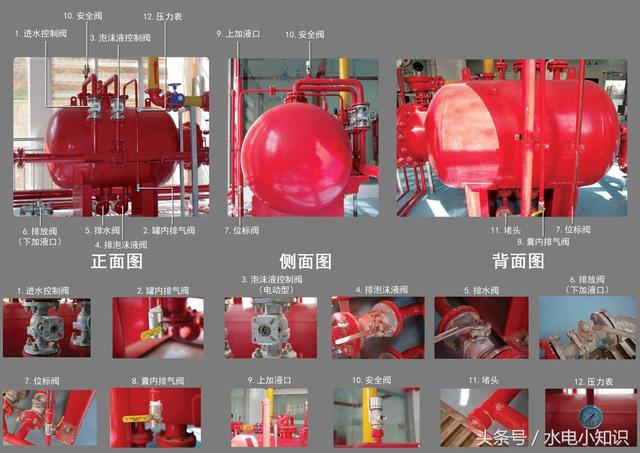

主要由泡沫比例混合裝置、雨淋報警閥組、泵組、探測器、報警滅火控制器、聯動控制系統、灑水噴頭和管道、閥門及附件等組成。
三 系統動作原理
伺服狀態下隔膜雨淋閥為常閉狀態。當保護區發生火災時,火災探測系統將火災信號反饋至控制中心,控制中心經判斷后,發出滅火指令,打開隔膜雨淋閥控制管路上的電磁閥,隔膜雨淋閥壓力腔泄壓,從而打開隔膜雨淋閥,隔膜雨淋閥動作后,位于其報警管路的水力警鈴和壓力開關均會動作。水力警鈴發出聲報警信號,提示現場人員系統動作,壓力開關動作將信號反饋給泵控制柜啟動消防水泵,同時泡沫比例混合裝置上泡沫液控制閥打開,帶有壓力的泡沫混合液經隔膜雨淋閥進入系統管網,通過末端泡沫噴頭噴灑滅火。為系統源源不斷的提供泡沫混合液。此時由于隔膜雨淋閥控制管路上的電磁閥具有自鎖功能,所以雨淋閥被鎖定為開啟狀態(無論電磁閥此時是否已斷電),滅火后,按下控制面板上泡沫液控制閥關閉按鈕或手動關閉,手動將電磁閥復位后,稍后雨淋閥將自行復位。

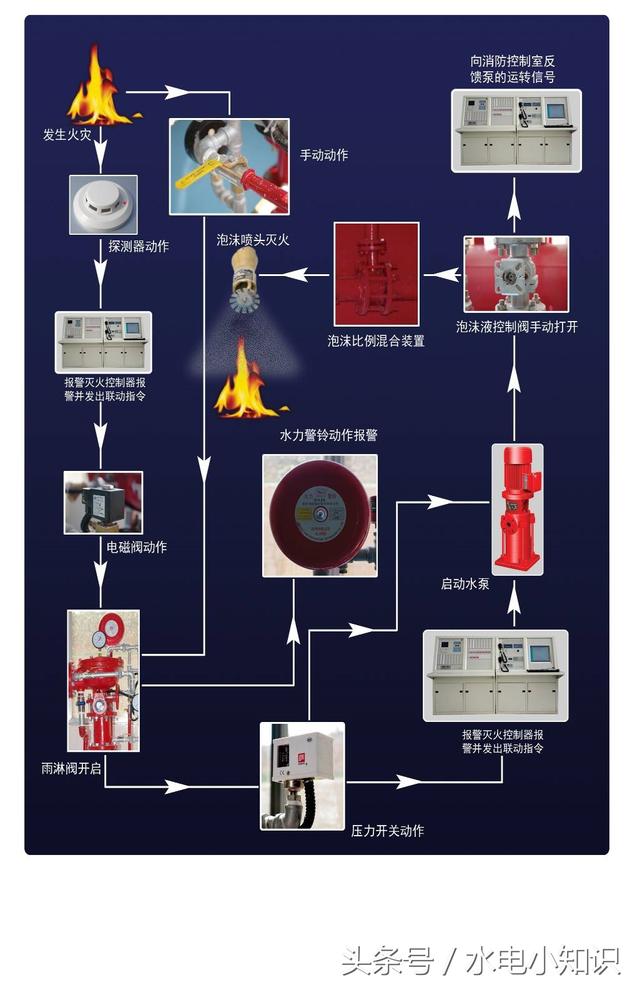

四 系統工作流程圖
五 系統各部件構成及用途
六、細水霧滅火系統
1.系統用途
細水霧滅火系統適用A類、B類、C類及帶電設備的火災,但不能直接應用于有遇水即發生爆炸或發生化學反應產生有害物質等材料的場合,如鋰、鈉、鉀、鎂、鈦、鋯、鈾等金屬或其化合物;也不能直接應用于有低溫液化氣體的場合(如液化天然氣)。
2.系統組成

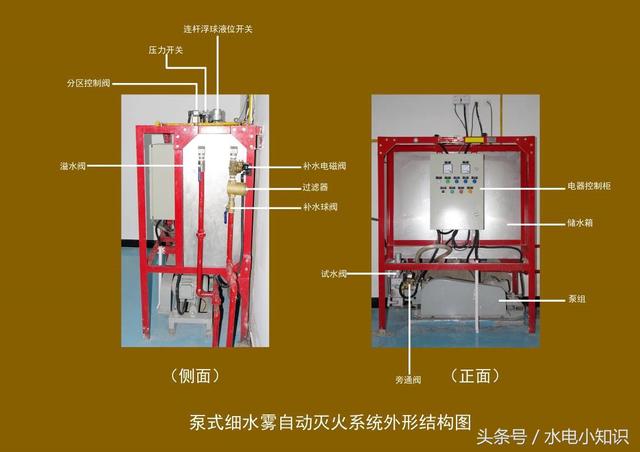

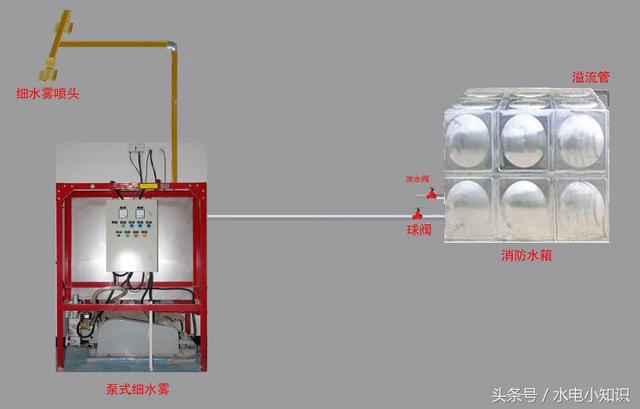

2.1系統示意圖:
系統由一套滅火裝置對多個保護區實施消防保護的組合分配系統,其系統設計用量依據消防職業技能鑒定站進行消防培訓的需要。系統組成示意圖如上圖

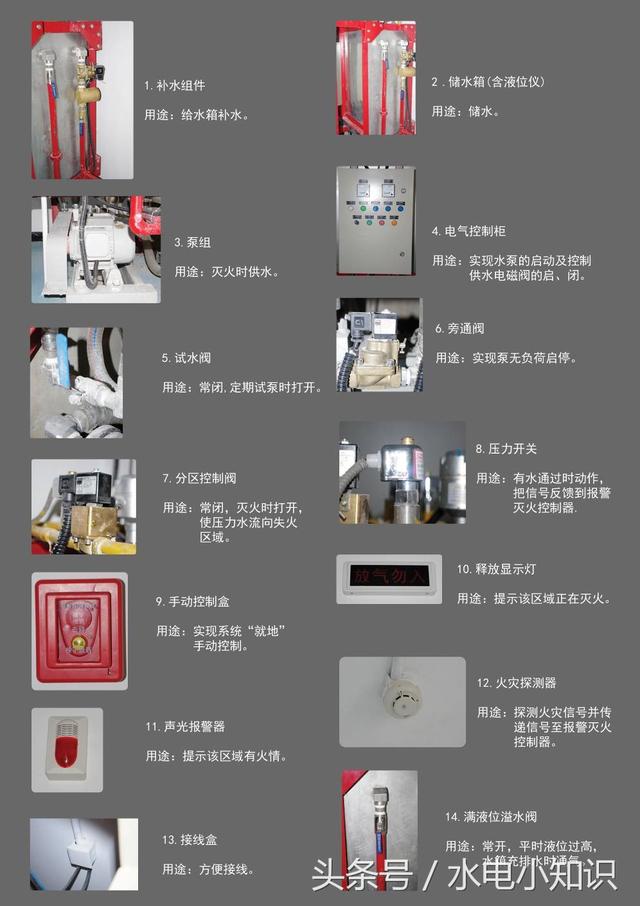

2.2系統各主要部件名稱及其功能見下圖:
七、高壓二氧化碳滅火系統
1.系統用途
適用于撲救各類可燃、易燃液體和固體物質引起的火災。具有滅火后不留痕跡、不導電、不污染物品、沒有水漬損失、滅火效果好、價格低廉等優點。
1.1 適用場所
二氧化碳滅火系統可用于撲救下列火災:
a. 滅火前可切斷氣源的氣體火災。
b. 液體火災或石蠟、瀝青等可熔化的固體火災。
c. 固體表面火災及棉花、織物、紙張等部分固體深位火災。
d. 電器火災。
二氧化碳滅火系統不得用于撲救下列火災:
a. 硝化纖維、火藥等含氧化劑的化學制品火災。
b. 鉀、鈉、鎂、鈦、鋯等活潑金屬火災。
c. 氫化鉀、氫化鈉等金屬氫化物火災。
適用場合:適用于圖書、檔案等珍貴資料庫房、變配電室、通訊機房、飛機庫、汽車庫、船艙、中心控制室、軋機、印刷機、電站、浸漬油槽等場所的火災保護。
二氧化碳滅火系統有兩種應用方式,即:全淹沒滅火系統和局部應用滅火系統。全淹沒滅火系統應用于撲救封閉空間內的火災,滅火劑均勻充滿整個空間;局部應用滅火系統應用于撲救不需封閉空間條件的具體保護對象的非深位火災,滅火劑直接噴射,持續一定時間。

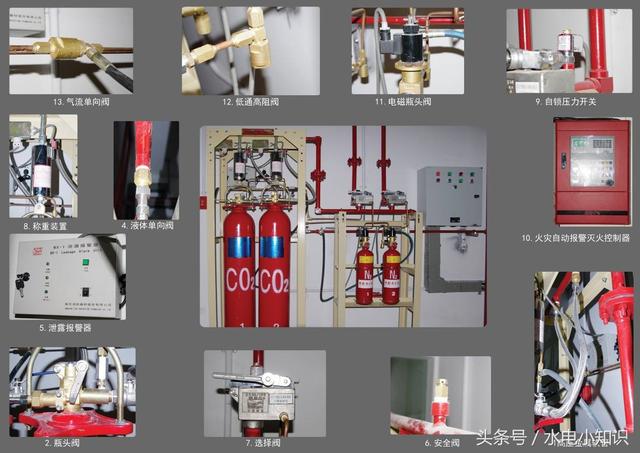

滅火系統主要由自動報警滅火控制系統、滅火劑儲瓶、瓶頭閥、啟動氣體儲瓶、電磁瓶頭閥、選擇閥、稱重裝置、單向閥、壓力開關、框架、噴嘴、管道等設備組成。
2.系統結構
3.系統工作原理
對于系統不同的控制方式,其工作原理如下:
3.1 自動控制
將報警滅火控制器上控制方式選擇鍵撥到“自動”位置時,滅火系統處于自動控制狀態,當防護區發生火情,感煙探測器與感溫探測器同時發出火災信號,報警滅火控制器即發出聲、光報警信號,同時發出聯動指令,關閉聯鎖設備,經過一段延時時間,發出滅火指令,打開電磁瓶頭閥釋放啟動氣體,啟動氣體通過啟動管道打開相應的選擇閥和瓶頭閥,釋放滅火劑,實施滅火。
3.2 電氣手動控制
將報警滅火控制器上控制方式選擇建撥到“手動”位置時,滅火系統處于手動控制狀態。當防護區發生火情,可按下手動控制盒或控制器上啟動按鈕即可按規定程序啟動滅火系統釋放滅火劑,實施滅火。在自動控制狀態,仍可實現電氣手動控制。
3.3 機械應急操作
當防護區發生火情,而控制器不能發出滅火指令時。應通知有關人員撤離現場,關閉聯動設備,然后拔出相應電磁瓶頭閥上的安全插銷,操作手柄即可打開電磁閥,釋放啟動氣體。啟動氣體打開選擇閥、瓶頭閥、釋放滅火劑,實施滅火。
3.4 緊急停止操作
當火災警報已發出,在延時時間內卻發現有異常情況,不需啟動滅火系統進行滅火時,可按下手動控制盒或控制器上的緊急停止按鈕,即可阻止控制器滅火指令的發出。

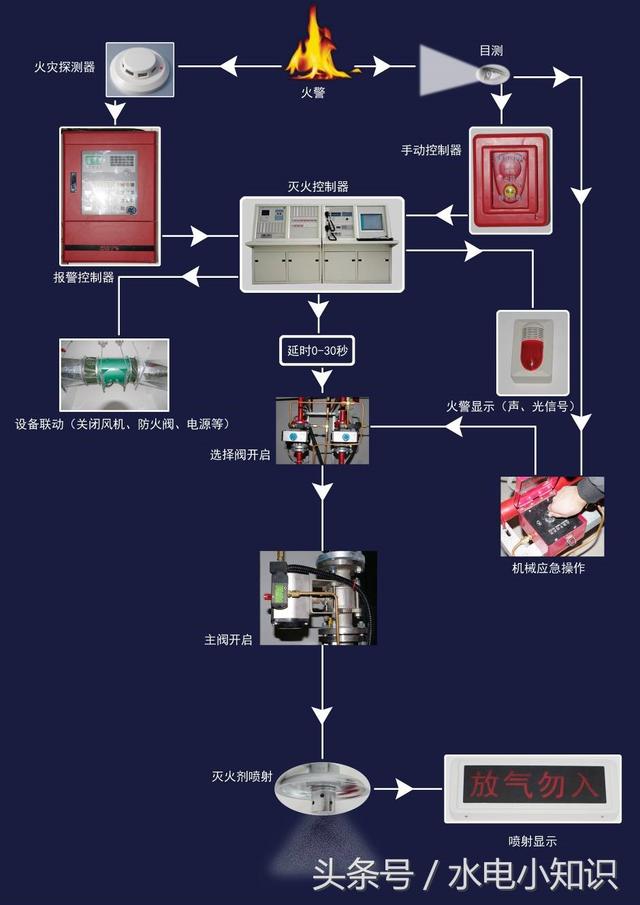

4.系統動作程序方框圖
5.系統操作規程
5.1 操作者應認真閱讀本產品使用說明書,熟悉相關圖紙資料。
5.2 本系統裝置與自動報警滅火控制系統一起,組成完整的火災報警滅火系統,具有自動、電氣手動、機械應急手動三種控制方式。建議在無人的防護區采用自動控制方式,有人的防護區采用手動控制方式。
5.3 系統釋放介質前,所有人員必須在延時期內撤離現場。釋放完畢后,必須確認氣體排出后,工作人員才能進入現場。

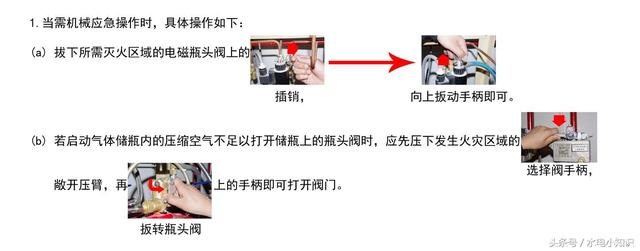

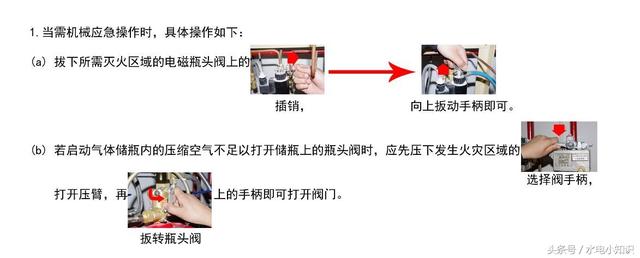

5.4 當需機械應急操作時,具體操作如下:
5.5 系統噴放后,應及時將選擇閥、壓力開關、單向閥、瓶頭閥等復位,并更換有關零件。
八、柜式低壓CO2自動滅火系統
一、系統用途:
通訊機房、貴重設備室、文物資料珍藏庫、圖書館和檔案館、數據存儲間、發電機房、油浸變壓器室、變電室、軋機、印刷機、紡織機、液壓設備、烘干設備、除塵設備、噴漆生產線、棉花庫、皮毛儲存庫等場所。
柜式低壓CO2自動滅火系統工作流程圖
九、七氟丙烷滅火系統
1、系統用途:
計算機房、通訊機房、控制室、貴重設備室、文物資料珍藏庫、數據存儲間、發電機房、油浸變壓器室、變電室、電路斷路器、循環設備、液壓設備、烘干設備、除塵設備、噴漆生產線等場所或設備的消防保護。
2. 系統結構

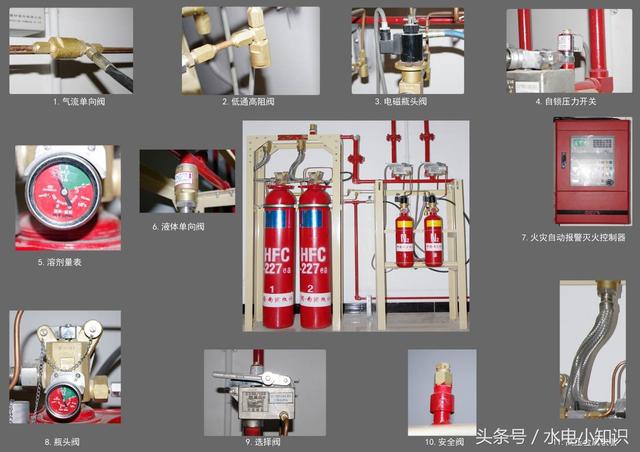

1. 氣流單向閥 2. 低通高阻閥 3. 電磁瓶頭閥 4. 自鎖壓力開關 5.溶濟量表 8.液體單向閥
7.氣體報警滅火控制器 8.瓶頭閥 9.選擇閥 10.安全閥 11.高壓金屬軟管
3.系統工作原理
對于系統不同的控制方式,其工作原理如下:
3.1 自動控制
將滅火控制器上控制方式選擇鍵撥到“自動”位置時,滅火系統處于自動控制狀態。當保護區發生火情,火災探測器發出火災信號,經報警控制器確認后,滅火控制器即發出聲、光報警信號,同時發出聯動指令,相關設備聯動,經過一段延時時間,發出滅火指令,啟動裝置動作打開相應的選擇閥和瓶頭閥,釋放滅火劑,實施滅火。
3.2 電氣手動控制
將滅火控制器上控制方式選擇鍵撥到“手動”位置時,滅火系統處于手動控制狀態。當保護區發生火情,按下手動控制盒或控制器上“啟動”按鈕,滅火控制器即發出聲、光報警信號,同時發出聯動指令,相關設備聯動,經過一段延時時間,發出滅火指令,啟動裝置動作打開相應的選擇閥和瓶頭閥,釋放滅火劑,實施滅火。
3.3 機械應急操作
當保護區發生火情,控制器不能有效地發出滅火指令時,應立即通知有關人員迅速撤離現場,打開或關閉聯動設備,然后拔出相應電磁閥上的插銷,向上扳動手柄即可,啟動裝置動作,開啟選擇閥、瓶頭閥,釋放滅火劑,實施滅火。
3.4 緊急停止操作
當發出火災警報,而在延時時間內發現不需啟動滅火系統進行滅火時,按下手動控制盒或滅火控制器上的“緊急停止”按鈕,即可阻止滅火指令的發出。

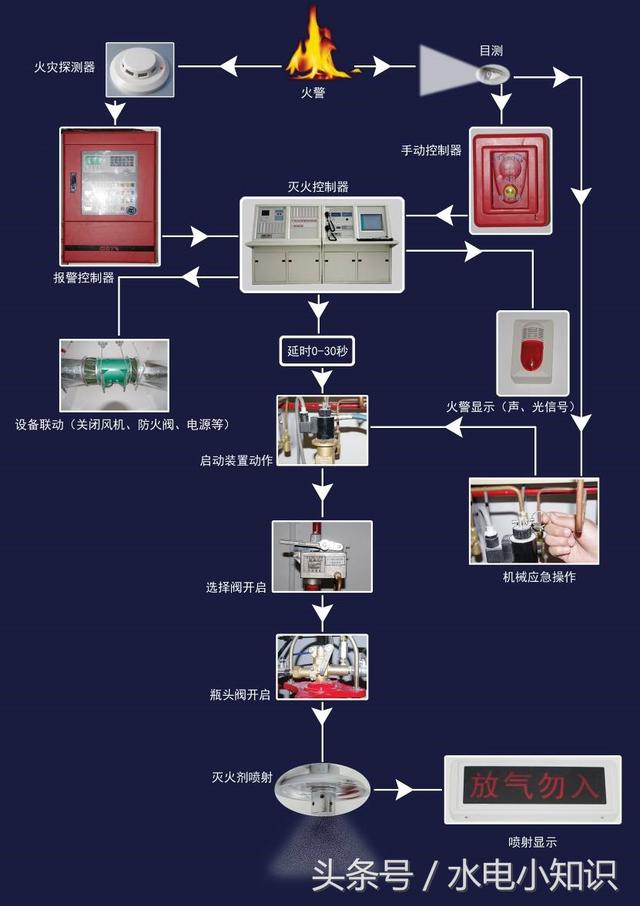

4.系統動作程序方框圖
十、IG-541滅火系統
1、系統用途:
計算機房、通訊機房、控制室、貴重設備室、文物資料珍藏庫、圖書館和檔案館、數據存儲間、發電機房、油浸變壓器室、變電室、電路斷路器、循環設備、液壓設備、烘干設備、除塵設備、噴漆生產線等場所或設備的消防保護。
2、系統結構
該系統是由一套滅火裝置對多個保護區實施消防保護的滅火系統,其系統設計用量必須滿足最大保護區的消防保護需要。該方式具有節省項目投資,提高保護效率,功能完備等特點,應用廣泛。

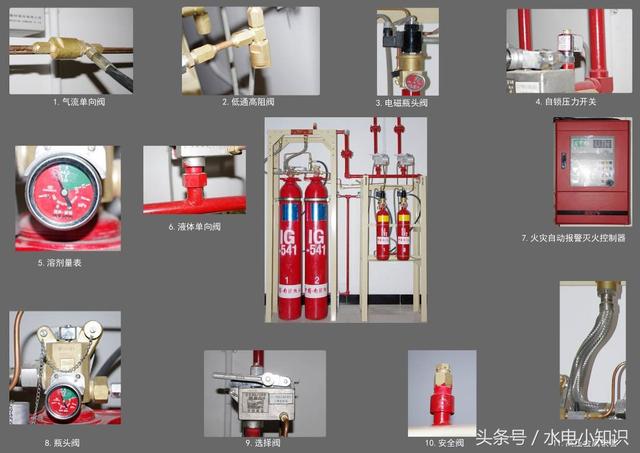

1.氣流單向閥 2.低通高阻閥 3.電磁瓶頭閥 4.自鎖壓力開關 5.溶劑量表 8.液體單向閥
7.氣體滅火報警控制器 8.瓶頭閥 9.選擇閥 10 安全閥 11.高壓金屬軟管
3、系統工作原理
3.1 滅火機理
3.1.1 滅火劑性能
混合氣體IG-541滅火劑由氮氣、氬氣和二氧化碳按一定比例混合而成?;旌蠚怏w的成分如下表所示:
主要成分 | 氮氣 (N2) | 氬氣 (Ar) | 二氧化碳(CO2) |
各成分所占比例 | 48.8~55.2% | 37.2~42.8% | 7.8~8.4% |
混合氣體IG-541是一種無色、無味、無腐蝕性、不導電的氣體,其密度接近于空氣密度?;旌蠚怏wIG-541由大氣中存在的氣體組成,不存在腐蝕,該滅火劑在高溫下亦不會分解,噴放時環境溫度變化很小,保證人體不會受到意外的傷害。
IG-541滅火劑以氣態形式儲存,在噴放時不形成濃霧或造成視野不清,所以能確保滅火逃生時能清楚地看到緊急出口。
3.1.2 滅火劑滅火機理
混合氣體IG-541滅火劑,是一種既不支持燃燒又不與絕大部分物質發生反應的氣體,其本身來源豐富,可從空氣中制取。它是以物理方式進行滅火的,即通過減少火災燃燒區域空氣中的氧含量而達到滅火效果。
3.2 滅火系統控制方式
3.2.1自動控制:將滅火控制器上的控制方式選擇鍵撥至“自動”位置,滅火系統則處于自動控制狀態。當保護區發生火情時,火災探測器發出火災信號,經報警控制器確認后,滅火控制器即發出聲、光報警信號,同時發出聯動指令,相關設備聯動,經過一段延時時間,發出滅火指令,打開電磁瓶頭閥釋放啟動氣體,啟動氣體通過啟動管路打開相應的選擇閥和瓶頭閥,釋放滅火劑,實施滅火。
3.2.2 電氣手動控制:將滅火控制器上的控制方式選擇鍵撥至“手動”位置,滅火系統則處于電氣手動控制狀態。當保護區發生火情時,可按下手動控制盒或滅火控制器上“啟動”按鈕,滅火控制器即發出聲光報警信號,同時發出聯動指令,相關設備聯動,經過一段延時時間,發出滅火指令,打開電磁瓶頭閥釋放啟動氣體,啟動氣體通過啟動管路打開相應的選擇閥和瓶頭閥,釋放滅火劑,實施滅火。
3.2.3 機械應急操作:當保護區發生火情且滅火控制器不能有效的發出滅火指令時,應立即通知有關人員迅速撤離現場,打開或關閉聯動設備,然后拔出相應電磁閥上的安全插銷,操作手柄即可打開電磁閥,釋放啟動氣體。啟動氣體打開相應的選擇閥、瓶頭閥,釋放滅火劑,實施滅火。
3.2.4 緊急停止操作:當發生火災報警,在延時時間內發現不需啟動滅火系統時,可按下手動控制盒或滅火控制器上的緊急停止按鈕,即可阻止控制器滅火指令的發出。
4系統動作程序方框圖
5系統操作規程
5.1 操作者應認真閱讀本操作指導手冊,熟悉相關圖紙資料。
5.2 本系統裝置與自動報警滅火控制系統一起,組成完整的火災報警滅火系統,具有自動、電氣手動、機械應急手動三種控制方式。
5.3 當需機械應急操作時,具體操作如下:

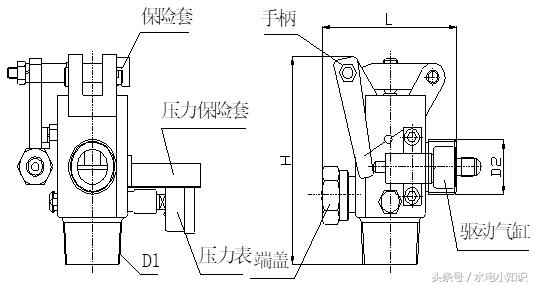

8.1 系統噴放后,應及時將選擇閥、壓力開關、單向閥、瓶頭閥等復位,并更換有關零件。
十一、柜式七氟丙烷滅火系統
一、系統用途:
計算機房、通訊機房、控制室、貴重設備室、文物資料珍藏庫、數據存儲間、發電機房、油浸變壓器室、變電室、電路斷路器、循環設備、液壓設備、烘干設備、除塵設備、噴漆生產線等場所或設備的消防保護。
十二、火災自動報警及聯動系統
一 .系統簡介
火災自動報警系統是由觸發裝置、火災報警裝置、火災警報裝置以及具有其它輔助功能裝置組成的,它具有能在火災初期,將燃燒產生的煙霧、熱量、火焰等物理量,通過火災探測器變成電信號,傳輸到火災報警控制器,并同時顯示出火災發生的部位、記錄火災發生的時間。一般火災自動報警系統和自動噴水滅火系統、室內消火栓系統、防排煙系統、通風系統、防火門、防火卷簾、擋煙垂壁等相關設備聯動,自動或手動發出指令,啟動相應防火裝置。

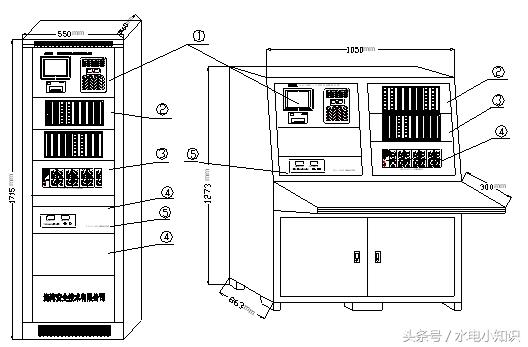

二、報警主機介紹
① 主機②智能手動消防啟動盤③14路多線制控制盤
④ 封板(可按需配置單元)⑤智能電源盤
十三、消防水炮控制系統系統
一、概述
消防炮,是利用可燃物在著火(明火或陰火)時所產生的大量的紅外線輻射為目標,采用一種對火焰發出的紅外線光譜敏感的傳感器,對火焰信號進行可靠的探測。再通過對信號的放大、濾波及提取處理,確認后發出控制指令。

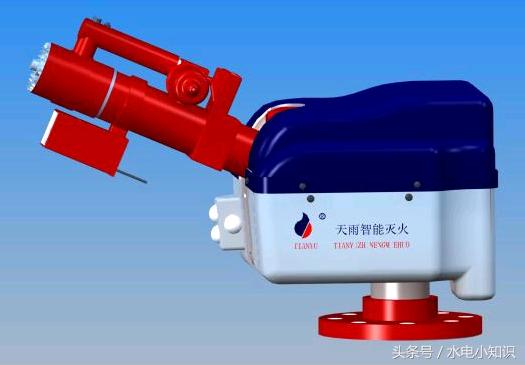

自動尋的智能消防炮自動尋的火源、自動滅火、滅火后自動停止。具有定位精確、滅火效率高、保護面積大、響應速度快的特點;同時對非火災區域所造成的損失可減至最少;另外有現場圖象傳輸功能,使滅火過程可視化。
二、系統組成
消防炮系統由自動尋的智能消防炮、智能消防炮現場控制器、現場電源控制箱、消防電源聯動控制臺、控制閥、水流指示器及一些水路配件組成。
十四、電氣火災監控設備
1. 特點與用途
此設備專門針對中、小型電氣火災監控系統而設計,采用嵌入式CPU作為核心控制芯片,通過CAN或RS485與本公司的CCT1和CCT2電氣火災探測器進行數據通訊,可實時顯示監控回路剩余電流值和溫度的數值。CCS1B具有高性能的通訊總線,對等的網絡架構設計,設備工作穩定,數據傳輸實時可靠性比較高。設備具有液晶顯示、故障記錄、打印、主備電自動切換、連續報警閥值設定等功能。

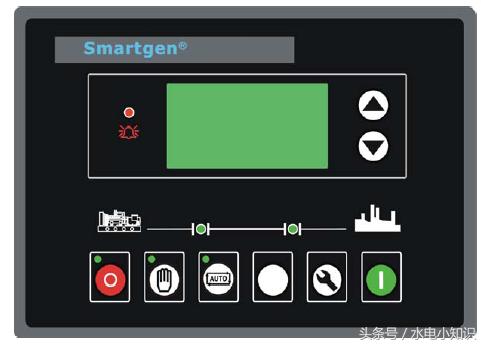

十五、柴油發電機操作
